实际电子产品中使用的印刷电路板千差万别,根据不同的标准印刷电路板有不同的分类。

一、按印刷电路板的分布分类

按印制电路约分布可将(深圳线路板厂)印制电路板分为单面PCB板、双面电路板、PCB多层线路扳

单面PCB板

单面PCB板是在厚度为0.2—5mm的绝缘基板上,只有一个表面敷有铜箔,通过印制和腐蚀的方法在基板上形成印制电路。单面PCB板制造简单,装配方便,适用于一放电路要求,如收音机、电视机等;不适用于要求高组装密度或复杂电路的场合。

双面电路板

计算机、电子仪器和仪表等。由于双面电路板印制电路的布线密度较单面板高,所以能减小设备的体积。

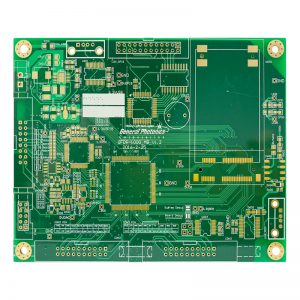

PCB多层线路板/电路板

PCB多层线路板/电路板

多层线路板

在绝缘基板上印制3层以上印制电路的印制板称为多层板。它是由几层较薄的单面板或双面电路板组合而成,其厚度一般为1.2—2.5mm。为了把夹在绝缘基板中间的电路引出,(深圳线路板厂)PCB多层线路板上安装元件的孔需要金属化,即在小孔内表面涂效金属层,使之与夹在绝缘基板中间的印制电路接通。

下图是PCB多层线路板结构示意图,(深圳线路板厂)PCB多层线路板所用的元件多为贴片式元件,其特点是:

1、增设了屏蔽层,电路的信号失真减少;

2、减少了元器件焊接点,降低了故障率;

3、与集成电路配合使用,可使整机小型化,减少整机重量;

4、提高了布线密度,缩小了元器件的间距,缩短了信号的传输路径;

5、引入了接地散热层,可减少局部过热现象,提高整机工作的可靠性。
