PCB线路板的黑色油墨的五种说法，你觉得哪个靠谱

从 iPhone（苹果）时代开始，手机就几乎全部使用黑色的 pcb电路板。是什么促使了这个改变？黑色pcb电路板有什么特别的？

说法1：在洗pcb线路板的过程中，黑色pcb板是最容易造成色差的，如果pcb线路板生产厂家在使用的原料和自作工艺稍有偏差，就会因为色差造成pcb板不良率的升高。那么，我们应该怎么做呢？

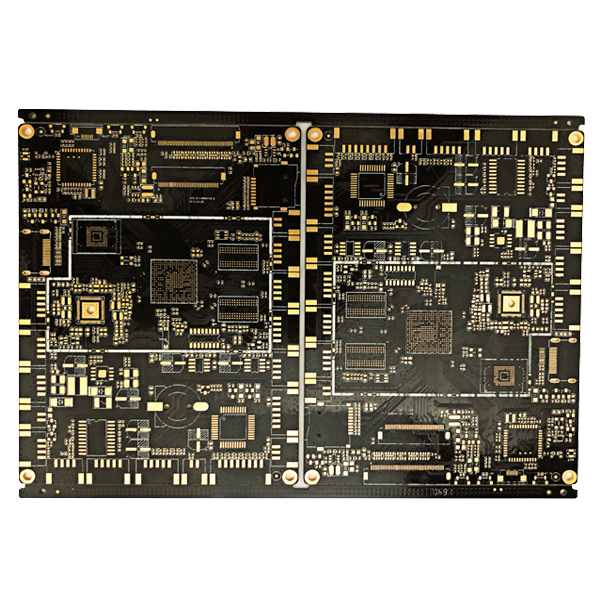

黑油HDI线路板

怼：首先，我是没有碰过线路板打样厂家给我说色差的问题。色差也不是客户考核的项目，很难量化。另外，跟黑色相比，其他颜色更容易造成色差才对。因为黑色有一种，尽量的黑就可以了，而其他颜色容易有很多种。比如绿色有：

说法2：由于黑色pcb线路板的电路走线难以辨认会增加后期维修和Debug 的难度， 一般如果没有功力深厚RD（研发）设计人员和实力强大的维修队伍的品牌，是不会轻易用黑色pcb的，这也是为什么只有少数高端品牌（例如华硕）的高端系列才用黑色pcb板的原因——可以说采用黑色pcb打样是一个品牌对RD设计和后期维修团队有信心的表现，从侧面而言，也是线路板生产商对自己实力自信的一种体现。

怼：这个说法简直就是一本正经的胡说八道，说得很有道理似得。
首先，Debug有图纸，自己开发的电路，调试的时候，看不清可以看图纸。再说了，谁找个信号，完全靠在pcb板子上面找的。

说法3：为了防抄袭
怼：兄弟，你做过4层板、6层板、8层板、10层板……20层板么？ 就算做成绿色，你那眼睛看线么？
你知道万用表么？

万用表

说法4：提高维修成本。虽然黑色pcb板并不是说就一定是高端货，但是使用黑色pcb板体现了一个厂家对自己产品的信心，也体现了自己的做工谨慎。因为黑色pcb板生产的产品后续维修都是比较难的，如果质量不过关，后续的维修成本将会是很大的。所以使用黑色pcb板的产品一般都是自主设计，对产品品质有信心的高端产品才会使用。为了降低维修成本，使用黑色pcb板的产品质量控制会更加严格，可以提高线路板出厂产品的良品利用率。
怼：设计电路的人不会犯贱。不会为了装个逼而提高维修成本。维修有工具的，不是靠眼睛看的。能眼睛就看出电路哪里有问题的，送中科做研究对象了。一般电子市场的师傅，都是模块化换件，即使换芯片也不会通过观察pcb走线，主要是凭借工具和经验。
试想：电子市场的苹果维修工，难道用肉眼看线找焊盘的。
你确认绿色的板子，靠肉眼找线？

双面电路板金手指加电镀填孔

说法5：散热好？为什么要用黑油其实是因为黑油比其它任何颜色的油要散热好些。大家只知道黑色物体吸热好些，其实从热辐射的理论来讲，散热和吸热一样，颜色越深、表面越粗糙的物体其热辐射就越好，所以很多散热片才做成黑色的，冰箱冷凝器、压缩机等都是黑色的，就是这个道理。
怼：黑色是利于散热，但是你们家pcb本身这么热，你们家的设计也是够够的了。
根据物理学经典辐射定律——一切物体的辐射本领等于它的吸收本领，非黑体的吸收本领永远小于同温度下的黑体。所以，同等条件下将非黑色和黑色物体散热能力相比，黑色物体散热明显更快，而且颜色越深，对热能的发射率和吸收率就越高。
最后，黑色吸收了全部的光，同条件下自然要比白色吸热，然而根据经典辐射定律，黑色物体吸热快散热也快，所以当它吸收过多热量时，就会散出相等的热，从而可以使它吸收更多热量。
你如果pcb需要散热的话，会亮铜的，还会用铝基板，铜基板这些都不是黑色的。其实颜色相比于其他维度的措施，微乎其微。
MOSFET如果需要散热良好，会把正面的焊盘变大，背面的阻焊层去掉。

1、黑色的pcb成本确实比绿色的成本要贵一些。有些厂家会收取颜色的费用。
原因有两个：

原因1、选择绿色的用户比较多，所以绿色相对便宜，所以其他颜色的需要收取一些费用。
原因2、批量且阻焊颜色为黑色的板子需要全部测试！因为肉眼进行检查表层的加工错误，比较难发现问题。
pcb在组装过程中(pcb assembly)都有外观检查(visual inspection)人的视觉对黄色 红色 黑色都极易产生视觉疲劳。让你一天12小时在富士康流水线上检验6000片黑色的pcba。
据说苹果产线没有目检这个环节（待考证），应该主要依靠自动光学检验机（AOI）和无损探伤仪（X-Ray）

2、因为我们看惯了绿色的pcb板，当年也是因为机缘巧合，选择了绿色的油漆作为pcb阻焊的材料。但是倘若全世界90%的pcb都是黑色，估计人们就会觉得黑色好丑，绿色反而高大上了。
估计乔布斯那么强烈的强迫症，就是喜欢黑色和焊盘亮金色的强烈对比，所以统一选择黑色。其实iPod一直是绿色。
使用黑色的pcb与高端没关系， 只是设计师的一种style。
电信的这些刀片服务器，都是几万甚至几十万的售价，往往都是绿色的。
3、黑色的pcb在产品内部不容易被发现。这个是事实，如果特别在意这点的话，勉强做个理由吧。

另外，硬十即将发起的“彻底开源”的一款开源硬件众筹，也是选择的黑色。因为，黑色pcb约定俗称的变成了品质的代名词。芯片焊点银锡亮白与印板和芯片封装的乌黑一色高度反差，犹如此间夜晚的璀璨繁星。
