超实用的PCB线路板设计问答汇总

经常有朋友问到有关PCB线路板设计的问题，今天中科电路板厂的小编就各位的提问做了个总结，并将技术工程师的回答整理如下，仅供参考：

1.为何最后生成的PCB线路板制版图与原理图不相符

答：这种情况很容易发生。确实原理图上很明显是连上的，由于画线不符合规范。导致生成的网络表中它们并未连上。

2.在工具栏中有很多以前的文件列表，很长，显得很乱。我删掉了原来的文件，请问在哪里能删掉。

答：在\Windows目录下有一个Protel的配置文件Client99.ini，可用文本编辑器打开，找到[Closed Files List]栏，删除属于该栏目的所有内容后存盘退出。

3.为何原理图中二极管、三极管在PCB线路板网络表装入中会找不到引脚

答：原因是SCH和PCB线路板中的引脚名定义不同。特别是二、三极管的A、K——1、2和E、B、C——1、2、3，自己改网络表，引脚顺序别搞错了。

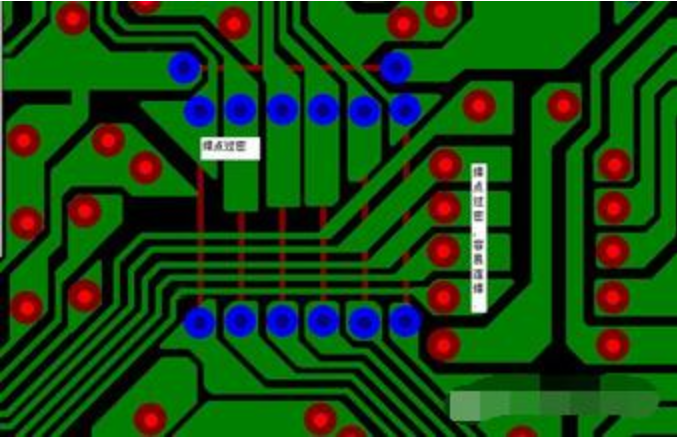

PCB线路板

4.protel99中如何将隐藏的DESIGNOR元件号重新找出来

答：在SCH中，双击元件，在对话框中选中Hidden Fields和Field Names,然后分别双击序号Text和参数Type,将其中的Hide的勾去。最后在双击元件，在对话框中Hidden Fields和Field Names把勾去掉。

5.protel99中如何用“全局功能”将没有封装的元件全部加上封装

答：按Global键，例如：要改Res2的封装，在Desigator中把*去掉，填入Res2,在Copy Attribute的Footprint中打勾，在Change Scope中选择All primitives

6.安装PROTEL99时没有被要求输入LICENSE NUMBER 现在PROTEL99能用，但有问题。如何输入LICENSE NUMBER？

答：首先，建议你重装protel99se. 你的问题：点击protel99菜单栏左边的箭头，选择secuity,分别选择PCB SCH Route 点击un-lock,按Add后填入密码。

（电路板）PCB线路板

7.从PCB线路板反生成网络表同SCH网络表比较，用什么命令，怎样比较？

答：首先,打开PCB文档,选择design-netlist manager菜单,按左下Menu键,选Create Netlist From Connected Copper…后,会产生一个网络表.保存它.

然后,在选择design-netlist manager菜单,按左下Menu键,选Compare Netlist ,选择你的SCH网络表,OK,在选择刚才保存的PCB线路板网络表.稍候会产生一个比较文件.二者相同就OK。
