14层多层线路板沉金板
14层多层电路板
2019年3月14日
PCB线路板（电路板线路板）
6层PCB多层板
2019年3月16日
多层PCB电路板/金手指线路板

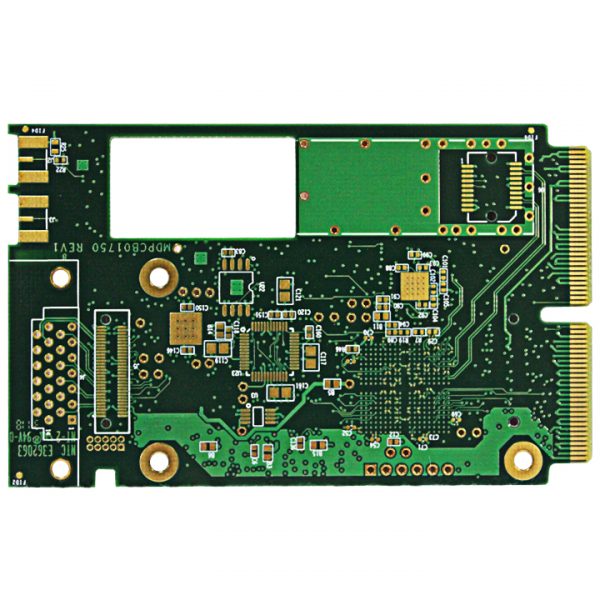

高密度多层电路板(8层)

层数：8层
材料：FR-4
板厚：2.0mm
表面处理：沉金
最小孔径：0.25mm
外层线宽/线距：4/4mil
内层线宽/线距：4/4mil
阻焊字符颜色：绿油白字
技术要求：金手指电路板

分类：

双面电路板是中间一层介质，两面都是走线层。多层电路板就是多层走线层，每两层之间是介质层，介质层可以做的很薄。多层电路板至少有三层导电层，其中两层在外表面，而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。

相关产品

  • 14层多层线路板

    14层多层线路板

    层数：14层
    材质：FR-4玻纤电路板
    板厚：3.0mm
    所用板材：FR4
    表面处理：沉金
    最小孔径：0.2mm
    外层线宽/线距：6/6mil
    内层线宽/线距：6/5mil
    阻焊字符颜色：蓝油白字

  • 光纤线路板

    光纤线路板

    层数：4层
    材质：FR-4玻纤电路板
    板厚：1.0mm
    所用板材：FR4
    表面处理：沉金
    最小孔径：0.2mm
    外层线宽/线距：6/6mil
    内层线宽/线距：6/5mil
    阻焊字符颜色：绿油白字
    应用范围：金手指卡板，光纤线路板,通讯类产品

  • 14层多层线路板沉金板

    14层多层电路板

    层数：14层
    材料：FR-4
    板厚：4.8mm
    表面处理：沉金
    最小孔径：0.4mm
    外层线宽/线距：4/4mil
    内层线宽/线距：4/4mil
    应用领域：工业控制电路板
